本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音发电厂汽轮电机变开关箱的效用： 1、合理性的分配比例交流电源。 2、简单对电源线路的启闭运行。 3、有较高的安全防防防防品级，能举例子的表现控制电路的导通程序。

项目名称：656KW柴油车发电厂制冷机组单机配电箱主要元件明细清单
配电装置箱最主要的构件汇总表
顺序号	种类	款型尺寸规格	机构	数据	批发厂家
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	发无刷电工作机组工作机组掌控器	HGM6110	只	1	众智
3	火力发三相异步电机时速抑制器	C2002	只	1	孚创
4	直流变压器电电源模块	DC24V	只	1	众智
5	超小型中间的继电商	HH54P    DC24V	只	2	正泰
6	大型中继电商	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

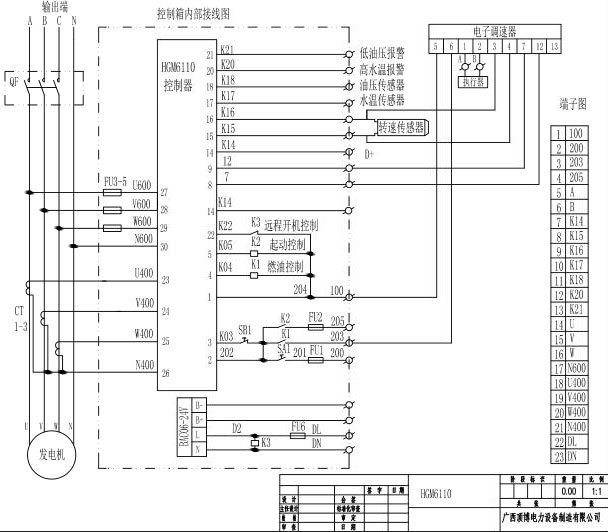

656KW广西顶博发电机组制造单机配电箱元件线路图
