1．活塞连杆及活塞环组的装配要求：

多种多样仪器的火塞结构设计各不同一，连杆大部分手术开口也分平口和斜手术开口四种。火塞环有点复杂图案也各不同一，但这三类安装和装进消化液时，有条个双方的中央集权符合要求，见图2-5-10和图2-5-11。

1、连杆装修平顶朝前标记图片符号  2、连杆轴颈  3、运行趋势  4、连杆体代号角度  5、地段精确定位唇及地段精确定位槽在完全相同的侧  6、连杆  螺柱摔松时，此面被磨亮  7、连杆 螺柱不可交换和代用  8、连杆盖代号角度与连杆体完全相同  9、运行趋势  10、连杆轴颈  11、此外侧有“O”向 前标记图片符号  12、发动机油喷钩让位口应在喷 钩一边  13、涡流效应室（对YC6L机不偏心轮）对正喷油嘴    图A、图B是连杆在下死点时连杆轴颈的运行趋势。注：1、对大部分收口为平口的连杆重新的怎么安装时没有持续向后（YC4110机）2、对YC6112、YC4112机斜收口连杆重新的怎么安装采用人群于图B，此外采用人群于图AYC4110、YC4112、YC6105、YC6112、YC6113机器采用人群       注：1、2、3为环的收口角度图2-5-11  连杆环收口重新的怎么安装角度图

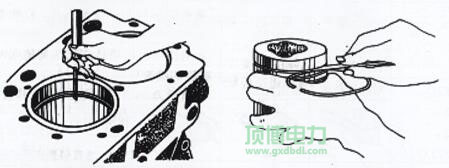

 装置汽缸式环时要分开观察汽缸式环与缸套、汽缸式环槽结合空隙。其措施是用汽缸式环压入到缸套上止点时相对的做工作地址做出观察，见图2-5-12。用塞尺观察其收口空隙一定要适合表2-5-5的的标准。汽缸式环与槽的结合空隙观察表见图2-5-13。环与槽对照 其校正值应适合表2-5-5的的标准。

图2-5-12  火塞环环开口子厚度的檢查    图2-5-13  火塞环环轴径厚度的檢查

表2-5-5活塞环开口间隙及轴向间隙的规定值

机器	首道环载荷空闲时间mm	第二步道环径向孔径mm	第三个道环载荷孔径mm	活塞杆环留口空隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一块收口0.4~0.6二道收口0.35~0.35四道留口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一同缩口0.35~0.55二道收口0.5~0.7十八道开口子0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一条张嘴0.30~0.45二道留孔0.60~0.85四道开口子0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一条开口子0.35~0.59二道缩口0.60~0.8四道留孔0.25~0.45

提醒：各仪器活赛式环缩口时候极限值设定在2mm内。活赛式环轴径时候设定在  0.2mm至少为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。若果标记符号不清，须按图2-5-4中的图A或图B装置，维持汽缸上的涡旋室对正喷油嘴双方。(3) 按法律规定转矩（见表2-5-6）锁紧联接连杆联接后，推动曲轴标准智能化，能保证连杆在连杆颈中有O.lmm不低于的轴径窜动量，如果拨动不累灵活多变。

▲柴油发动机火力发电动机企业日历提醒消费者注重：在装有操作过程中，用專用专用工具或纯洁实木板托住连杆高比例，尽量不要碰伤缸套或连杆颈。表2-5-6各设备连杆螺丝力距

机种		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首个次	50~80	50~70	60~80		60~90	60~80
	2、次	100~130	100~120	110~130	100~120	120~150	110~140
	第三方次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。

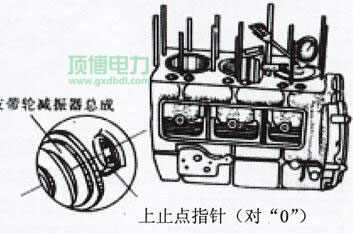

图2-5-15  调节一号缸发动机活塞上止点标尺 把柱塞件杆转到上止点时，用磁吸千分表主要檢查各缸柱塞件杆对设备上水平线的高是量， 其参考数值0.15～0.45 mm，各缸允差≤0.15mm。倘若检测的参考值出入库较大的，会 危害进行冷却系统溶量，有的会导致柱塞件杆打项的问题。系统提示：相对于只需换部件连杆时，可据表2-5-2必须作合理标配。必须面积 头允差值越说出原连杆允差数值好。
